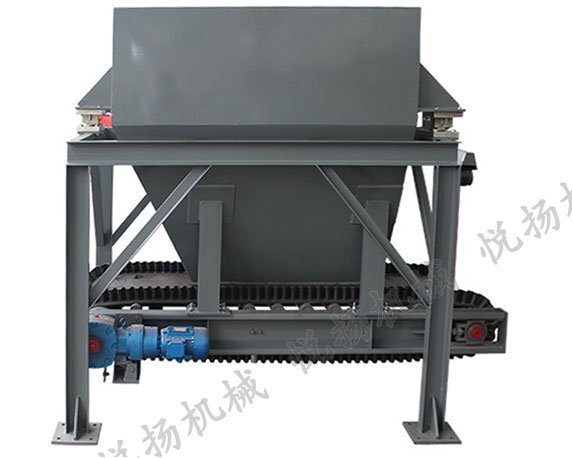

皮带秤的安装使用说明

皮带秤用于材料的计量和流量控制，为了保证其计量的正确性，要求带秤的运行平稳，各原料组件的运行灵活，同时带秤。

进料时均匀承载，无偏载现象。因此，对原料带秤、计量带秤和计量组件的安装要求如下：

原料带秤。

1.1.1:皮带秤的环境要求。

⑶皮带秤在安装时应远离风力、雨天、晒黑的环境。

⑶皮带秤安装时，应远离振动源、腐蚀性气体、强磁场和大型马达设备干扰的场所。

1.1.2皮带固定要求⑴皮带秤在安装时不得与主皮带有任何关系。

⑶安装时皮带秤应采用独立的安装支架或平台，安装支架或平台应牢固水平。

⑶皮带秤安装时应保证横向和纵向水平。

⑶皮带秤马达必须与皮带秤主体设置在同一平台上，严禁驱动马达采用独立设置支架，设置时必须保持驱动马达和皮带秤的主动滚筒传动轴。

良好的同轴度。

⑶皮带秤采用涡轮减速机时，安装时要求涡轮水平安装，在上端。

1.1.2:皮带秤对供给设备的要求。

⑶采用圆盘供给方式时，在圆盘排出部设置供给器，供给器的排出口咀和设置必须等同于拖拉式排出口咀的要求。

⑶采用拖拉式供给时，下料咀要求调整材料高度的同时，大调整高度必须满足材料流的堆积要求。同时，排出咀的排出面必须成为沿材料流向的斜面。

形状容易排除大块材料。

⑶采用拖拉式供给时，供给咀上部设计闸阀，便于皮带秤的检查和调整。为了保证皮带称为计量运行的稳定性和精度，要求该闸门。

阀门采用双闸板，闸板的咬合线与皮带所谓的进料方向一致。闸板的大开度不小于出口咀的有效出口截面。

⑶材料仓上端进给口应设置材料栅板或栅格，其单位进给口径不大于进给设备小工作流量下的进给口小进给高度，以免材料块堵塞进给。

咀嚼。

⑶设备工作环境温度长期处于冰点以下时，材料含水率足以将材料冻结成块状时，应在材料仓库采取加热措施。

1.1.3:皮带秤的空间位置。

皮带秤在安装时应满足以下空间位置要求

⑴皮带秤进料段的纵向中心应与材料仓下的材料流中心线重合，材料流自然堆积应均匀分布在皮带秤进料段的中心线两侧，并根据材料流方向距进料段前后。

沿各保持5cm的距离，材料流的堆积高度不会扩大。

⑶采用圆盘供给方式时，圆盘排出差在200mm以上的同时，圆盘不接触称体的任何部位。皮带秤不采用收获设备时，现场简单收获。

材料槽(安装时不得与皮带秤接触)。圆盘供给时要求材料流量集中，材料流量沿皮带秤供给方向的截面在200mm以下，材料流量在皮带秤上的自己。

然而，堆积前沿距受材段前沿各保持5cm的距离。

⑶采用拖拉式供给方式时，下料咀不得与皮带接触，下端离皮带保持5mm或2~3倍正常材料直径的距离。同时，自然堆积的材料边缘离皮带。

边缘两侧的平均距离小于3cm，采用裙带时材料自然堆积的斜面应低于裙带上缘至少1cm的距离。

⑶皮带秤下离主皮带高度在300mm以上，安装输送槽，保证材料流量均匀分布在主皮带中心。

⑶皮带秤的安装应预约适当的维护空间，以便后期作业。
